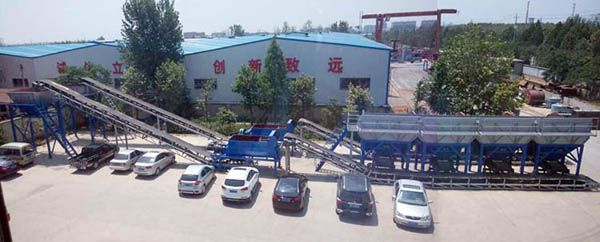

WCB300穩定土拌和站
WCB300穩定土廠拌設備配置表
序號 | 項目 | 主要技術參數及配置 |
| 1 | 整機 | 1.額定生產能力： 砂礫穩定土300t/h 2.總功率： 100Kw 3.控制型式： 手動或自動 4.拌合骨料最大料徑：60mm 5.骨料系統精度： ≤±1% 6.粉料系統精度： ≤±1% 7.組裝形式： 可拆遷模塊式 8.占地面積： 45×10=450m2 |
| 2 | 骨 料 配 料 供 給 系 統 | 一、料斗（4倉） 1.容 積：12m3 （單倉堆積） 2.外形尺寸：3615×2490×3420（長×寬×高） 3.上料高度：3420m 4.組合形式：單倉組成。 5.配置要求：配有四個格篩，功率1.1kw，河南新鄉產。 |
| 二、計量裝置 1.計量裝置：稱重電腦皮帶秤，4個 2.控制形式：微機控制，通過變頻器調整皮帶秤的轉速。 3.系統精度：≤±1% 4.計量范圍：最大300 t/h 5.裙邊皮帶：寬1000mm。 6.功 率：3 Kw(單個皮帶秤)，電動滾筒傳動，淄博電動滾筒廠產。 | ||
| 三、混合料輸送機： 1.皮帶帶寬：800mm 2.作業能力：300 t/h 3.電機功率：11kw，電動滾筒傳動，淄博電動滾筒廠產。 4.帶 速：2.0m/s | ||
3 | 粉 料 供 給 計 量 系 統 | 一、粉料倉 1.數 量：1個 2.容 積：100t(水泥密度1.45計算) 3.直 徑：Φ3000mm 4.除塵裝置：設在倉頂 5.破拱裝置：出料錐口處裝有氣動破拱裝置。
|
| 二、計量設備： 1.擋板閘閥：600×600mm 2.供料螺旋：5.5KW；計量螺旋：2.2KW，山東開元電機產。 3.控制形式：微機控制，通過變頻器調整供料螺旋轉速。 4.系統精度：≤±1% 5.計量范圍：0-50t 6.輸送形式：粉料經剛性閘板閥經過供料螺旋輸送， 由計量螺旋計量后輸送到攪拌機。 | ||
4 | 供 水 系 統 | 1.水箱容量：8 m3 |
5 | 攪 拌 裝 置 | 1.結構型式： 雙臥軸強制連續式 2.生產能力： 0-300t/h 3.葉片數量： 48 4.葉片材質： 鉻鉬合金 5.允許最大粒徑：60mm 6.電機功率： 37kw 7.減速機型號： ZQ650 8.驅動： 單電機傳動 9.轉速： 90rpm |
6 | 成品料輸送機 | 1.皮帶帶寬：800mm 2.帶 速：2.5m/s 3.作業能力：300t/h 4.提升高度：6m 5.安裝傾角：18度 6.電機功率：11Kw，電動與減速機傳動 。 |
7 | 儲料裝置 | 1.料倉容積： 10m3 2.卸料高度： 3.6m 3.通道寬度： 3.4m 4.驅動方式： 氣動、空壓機功率5.5Kw 5.控制方式： 電磁閥控制 6震動器功率：1.1 Kw，河南新鄉產。 |
8 | 氣路系統 | 1.氣動元件：均選用優質氣動元件 2.使用： ⑴用于粉倉破拱， ⑵用于成品料門開啟。 |
9 | 控 制 系 統 | 微機控制 操作室： 鋼構房 主機: 聯想 顯示器： 聯想 變頻器： 海利普 傳感器： 蚌埠 電器： 正泰 空調、電纜
|
保證設備正常生產的條件：
1）供電電壓：380V±5%，供電頻率：50Hz±1％，三相電壓不平衡量不超過1.5％，否則電動機不能保證連續輸出額定功率且會造成電動機發熱，甚至燒毀。
2） 原材料要求：（按材料適應范圍）皮帶輸送機可輸送堆積比重為0.5-2.5噸/立方米的各塊狀、粒狀、粉狀物料，不能運輸具有酸性、堿性、油類及有機溶劑等對運輸膠帶有明顯腐蝕的物料。
3）水質要求：水溫不超過+40℃，水中含固體雜質的體積比不超過0.1％，粒度不大于0.2mm，水中的PH值在6.5~8.5范圍內。
4） 環境溫度：-10℃～+40℃，控制室內無灰塵。
5） 用戶架設避雷裝置。
6） 海拔高度：≤1000米。
